HIDtaiko

感度Sensitivity

右縁R.Rim

右面R.Don

左面L.Don

左縁L.Rim

ディレイDelay

Adelay ms

Bdelay ms

Cdelay ms

Ddelay ms

Hdelay ms

使い方How to Use

「接続」で接続器を選択する ※ Chrome / Edge 以外では接続できません
「感度送信」でデフォルト感度を書き込むか、「感度要求」で現在の感度を読み込む
スライダーで感度・ディレイを調整する
「感度送信」で接続器に感度を送信する
必要に応じて「保存」を行う接続器のフラッシュメモリに書き込まれます

Click "Connect" to select the device ※ Chrome / Edge only
Click "Send" to write default values, or "Request" to load current settings from the device
Adjust sensitivity and delay with the sliders
Click "Send" to apply the settings to the device
Click "Save" to persist the settings Saved to the device's flash memory

各項目の説明Parameters

感度

左縁

左面

右面

右縁

各センサーの閾値です。センサーの電圧がこの値を超えるとキー入力が発生します。値が低いほど感度が高くなります。多重入力が発生する箇所は感度を上げて（値を大きく）ください。

Sensitivity

L.Rim

L.Don

R.Don

R.Rim

Threshold for each sensor. A key fires when the voltage exceeds this value. Lower value = higher sensitivity. If phantom inputs occur, increase the value.

Adelay 標準: 1 ms

キー入力後、同じキーが再び受け付けるまでの待機時間。叩いた箇所のみで多重入力が起きる場合に値を上げてください。

Adelay Std: 1 ms

Cooldown before the same sensor can fire again. Increase if a single hit causes double input on the same sensor.

Bdelay 標準: 12 ms

面キー入力後、次の面入力を受け付けるまでの時間。大きすぎると面の連打が鈍くなります。

Bdelay Std: 12 ms

Cooldown after a Don (center) hit before another Don can fire. Too high will slow down rolls.

Cdelay 標準: 30 ms

Bdelay の縁バージョンです。説明は Bdelay と同様です。

Cdelay Std: 30 ms

Same as Bdelay but for Rim (edge) hits.

Ddelay 標準: 32 ms

面入力後に縁入力を制限する時間（逆も同様）。面を叩いたときに縁が多重する場合や、その逆の場合に値を上げてください。

Ddelay Std: 32 ms

Time to suppress Rim input after a Don hit (and vice versa). Increase if a Don hit also triggers a Rim, or vice versa.

Hdelay 標準: 20 or 0 ms

公式アプリや一部シミュレーター向けの入力制限。「メモ帳では入力できるがシミュレーターでは入力できない」場合に設定してください。

Hdelay Std: 20 or 0 ms

Input throttle for the official app or some simulators. Set this if inputs work in Notepad but fail in a simulator.

感度調整のやり方Tuning Guide

感度設定 強打・弱打どちらも確実に反応する中で、できるだけ値を大きく（感度を低く）設定する。
Delay 調整 — 以下の順で、誤反応しない範囲でできるだけ小さい値に絞る。
- Ddelay：面を叩いたとき縁が反応しなくなる最小値
- Bdelay：片方の面を強打したときもう一方の面が反応しなくなる最小値
- Adelay：同じセンサーが1打で2連発しなくなる最小値
- Cdelay：Adelay・Bdelay と同様に縁用で調整

補足 — サイトの初期値はおおよその目安です。感度を上げると（値を小さくすると）クロストークが増え Delay を増やす必要があります。逆に感度を下げると（値を大きくすると）Delay を短くできます。

Sensitivity Find the highest value (lowest sensitivity) that still reliably registers both strong and light hits.
Delay tuning — In the order below, minimize each value while eliminating phantom inputs.
- Ddelay: minimum value at which a Don hit no longer triggers a Rim
- Bdelay: minimum value at which a hard Don hit no longer triggers the opposite Don
- Adelay: minimum value at which a single hit no longer double-fires on the same sensor
- Cdelay: same as Adelay / Bdelay but for Rim hits

Note — The default values on this site are rough guidelines. Raising sensitivity (lower value) increases crosstalk and requires higher delays. Lowering sensitivity (higher value) allows shorter delays.

ファームウェアのアップデートFirmware Update

準備接続器のネジを外し、基板を取り出す

1 DFU モードで PC に接続する

マイコンボードの BOOT ボタンを押しながら USB を差し、PC と接続します。エクスプローラーにストレージとして表示されたら成功です。

2 GitHub からファームウェアをダウンロードする

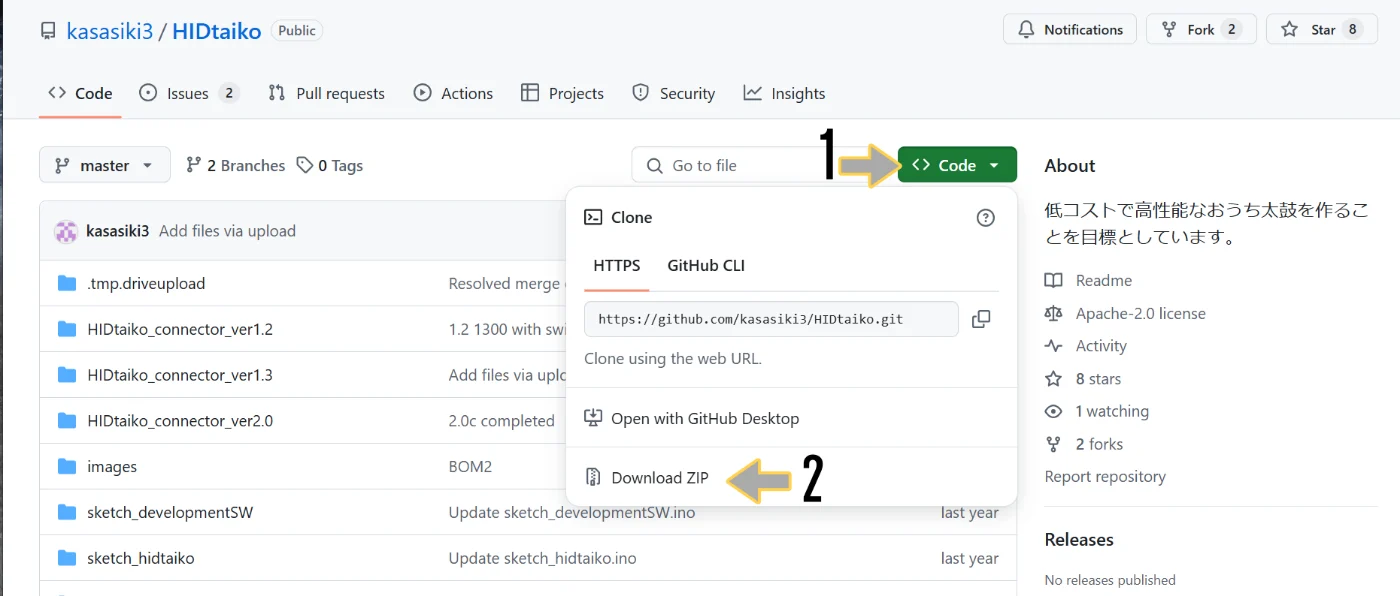

① 「Code」ボタンをクリック → ② 「Download ZIP」を選択してダウンロードします。

ダウンロードした ZIP を展開してください。

3 .uf2 ファイルを書き込む

展開したフォルダの中から HIDtaiko.uf2 を探し、DFU モードで認識されたストレージへドラッグ＆ドロップします。ストレージの接続が自動的に切れたら書き込み完了です。

HIDtaiko-master › HIDtaiko_connector_rp2040 › original_uf2

Prep Remove the screws and take out the PCB

1 Connect in DFU mode

Hold the BOOT button while connecting the USB cable. The device will appear as a storage drive in Explorer.

2 Download firmware from GitHub

① Click the Code button → ② Select Download ZIP and download.

Extract the downloaded ZIP file.

3 Flash the .uf2 file

Find HIDtaiko.uf2 in the extracted folder and drag & drop it onto the DFU storage drive. The drive will disconnect automatically when done.

HIDtaiko-master › HIDtaiko_connector_rp2040 › original_uf2
